塑料電鍍制品不僅可以實(shí)現(xiàn)很好的金屬質(zhì)感，而且能減輕制品重量，在有效改善塑料外觀及裝飾性的同時，也改善了其在電、熱及耐蝕等方面的性能，但電鍍用塑料材料的選擇卻要綜合考慮材料的加工性能、機(jī)械性能、材料成本、電鍍成本、電鍍的難易程度以及尺寸精度等因素。而因其結(jié)構(gòu)上的優(yōu)勢，不僅具有優(yōu)良的綜合性能，易于加工成型，而且材料表面易于侵蝕而獲得較高的鍍層結(jié)合力，所以目前在電鍍中應(yīng)用極為普遍。

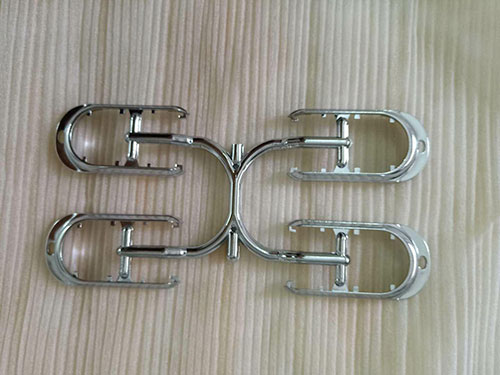

塑件造型：
在不影響外觀和使用的前提下，塑件造型設(shè)計時應(yīng)盡量滿足如下要求。
(1) 金屬光澤會使原有的縮癟變得更明顯，因此要避免制品的壁厚不均勻狀況，以免出現(xiàn)縮癟，而且壁厚要適中，以免壁太薄(小于1.5 mm)，否則會造成剛性差，在電鍍時易變形，鍍層結(jié)合力差，使用過程中也易發(fā)生變形而使鍍層脫落。
(2) 避免盲孔，否則殘留在盲孔內(nèi)的處理液不易清洗干凈，會造成下道工序污染，從而影響電鍍質(zhì)量。
(3) 電鍍工藝有銳邊變厚的現(xiàn)象。電鍍中的銳邊會引起尖端放電，造成邊角鍍層隆起。因此應(yīng)盡量采用圓角過渡，圓角半徑至少0.3 mm 以上。平板形塑件難電鍍，鍍件的中心部分鍍層薄，越靠邊緣鍍層越厚，整個鍍層呈不均勻狀態(tài)，應(yīng)將平面形改為略帶圓弧面或用桔皮紋制成亞光面。電鍍的表面積越大，中心部位與邊緣的光澤差別也越大，略帶拋物面能改善鍍面光澤的均勻性。
(4) 塑件上盡量減少凹槽和突出部位。因?yàn)樵陔婂儠r深凹部位易露塑，而突出部位易鍍焦。凹槽深度不宜超過槽寬的1/3，底部應(yīng)呈圓弧。有格柵時，孔寬應(yīng)等于梁寬，并小于厚度的1/2。
(5) 鍍件上應(yīng)設(shè)計有足夠的裝掛位置，與掛具的接觸面應(yīng)比金屬件大2～3倍。
(6) 塑件的設(shè)計要使制件在沉陷時易于脫模，否則強(qiáng)行脫模時會拉傷或扭傷鍍件表面，或造成塑件內(nèi)應(yīng)力而影響鍍層結(jié)合力。
(7) 當(dāng)需要滾花時，滾花方向應(yīng)與脫模方向一致且成直線式．滾花條紋與條紋的距離應(yīng)盡量大一些。
(8) 塑件盡量不要用金屬鑲嵌件，否則在鍍前處理時嵌件易被腐蝕。
(9) 塑件表面應(yīng)保證有一定的表面粗糙度。
|
